Технические характеристики

Технические характеристики

Эмалированной алюминиевой проволоки (IEC)

Диаметр проводника (мм)	Толеранс проводника (мм)	Минимальный, увеличение диаметра (мм)			Максимальный, готовый общий диаметр (мм)
Диаметр проводника (мм)	Толеранс проводника (мм)	Первый класс	Второй класс	Третий класс	Первый класс	Второй класс	Третий класс
0.250	±0.004	0.017	0.032	0.048	0.281	0.297	0.312
0.265	±0.004	0.018	0.033	0.050	0.297	0.314	0.330
0.280	±0.004	0.018	0.033	0.050	0.312	0.329	0.345
0.300	±0.004	0.019	0.035	0.053	0.334	0.352	0.369
0.315	±0.004	0.019	0.035	0.053	0.349	0.367	0.384
0.335	±0.004	0.020	0.038	0.057	0.372	0.391	0.408
0.355	±0.004	0.020	0.038	0.057	0.392	0.411	0.428
0.375	±0.005	0.021	0.040	0.060	0.414	0.434	0.453
0.400	±0.005	0.021	0.040	0.060	0.439	0.459	0.478
0.425	±0.005	0.022	0.042	0.064	0.466	0.488	0.508
0.450	±0.005	0.022	0.042	0.064	0.491	0.513	0.533
0.475	±0.005	0.024	0.045	0.067	0.519	0.541	0.562
0.500	±0.005	0.024	0.045	0.067	0.544	0.566	0.587
0.530	±0.006	0.025	0.047	0.071	0.576	0.600	0.623
0.560	±0.006	0.025	0.047	0.071	0.606	0.630	0.653
0.600	±0.006	0.027	0.050	0.075	0.649	0.674	0.698
0.630	±0.006	0.027	0.050	0.075	0.679	0.704	0.728
0.670	±0.007	0.028	0.053	0.080	0.722	0.749	0.774
0.710	±0.007	0.028	0.053	0.080	0.762	0.789	0.814
0.750	±0.008	0.030	0.056	0.085	0.805	0.834	0.861
0.800	±0.008	0.030	0.056	0.085	0.855	0.884	0.911
0.850	±0.009	0.032	0.060	0.090	0.909	0.939	0.968
0.900	±0.009	0.032	0.060	0.090	0.959	0.989	1.018
0.950	±0.010	0.034	0.063	0.095	1.012	1.044	1.074
1.000	±0.010	0.034	0.063	0.095	1.062	1.094	1.124
1.060	±0.011	0.034	0.065	0.098	1.124	1.157	1.188
1.120	±0.011	0.034	0.065	0.098	1.184	1.217	1.248
1.180	±0.012	0.035	0.067	0.100	1.246	1.279	1.311
1.250	±0.013	0.035	0.067	0.100	1.316	1.349	1.381
1.320	±0.013	0.036	0.069	0.103	1.388	1.422	1.455
1.400	±0.014	0.036	0.069	0.103	1.468	1.502	1.535
1.500	±0.015	0.038	0.071	0.107	1.570	1.606	1.640
1.600	±0.016	0.038	0.071	0.107	1.670	1.706	1.740
1.700	±0.017	0.039	0.073	0.110	1.772	1.809	1.844
1.800	±0.018	0.039	0.073	0.110	1.872	1.909	1.944
1.900	±0.019	0.040	0.075	0.113	1.974	2.012	2.048
2.000	±0.020	0.040	0.075	0.113	2.074	2.112	2.148
2.120	±0.021	0.041	0.075	0.116	2.196	2.235	2.272
2.240	±0.022	0.041	0.077	0.116	2.316	2.355	2.392
2.360	±0.024	0.042	0.079	0.119	2.438	2.478	2.516
2.500	±0.025	0.042	0.079	0.119	2.578	2.618	2.656
2.650	±0.027	0.043	0.081	0.123	2.730	2.722	2.811
2.800	±0.028	0.043	0.081	0.123	2.880	2.922	2.961
3.000	±0.030	0.045	0.084	0.127	3.083	3.126	3.166
3.150	±0.032	0.045	0.084	0.127	3.233	3.276	3.316
3.350	±0.034	0.046	0.086	0.130	3.435	3.479	3.521
3.550	±0.036	0.046	0.086	0.130	3.635	3.679	3.721
3.750	±0.038	0.047	0.089	0.134	3.838	3.883	3.926
4.000	±0.040	0.047	0.089	0.134	4.088	4.133	4.176
4.250	±0.043	0.049	0.092	0.138	4.341	4.387	4.431
4.500	±0.045	0.049	0.092	0.138	4.591	4.637	4.681
4.750	±0.048	0.050	0.094	0.142	4.843	4.891	4.936
5.000	±0.050	0.050	0.094	0.142	5.093	5.141	5.186

Технические характеристики

Эмалированной медной проволоки (IEC)

Диаметр проводника (мм)	Толеранс проводника (мм)	Минимальный, увеличение диаметра (мм)			Максимальный, готовый общий диаметр (мм)
Диаметр проводника (мм)	Толеранс проводника (мм)	Первый класс	Второй класс	Третий класс	Первый класс	Второй класс	Третий класс
0.018		0.002	0.004		0.022	0.024
0.019		0.002	0.004		0.023	0.026
0.020		0.002	0.004		0.024	0.027
0.021		0.002	0.004		0.026	0.028
0.022		0.002	0.005		0.027	0.030
0.024		0.002	0.005		0.029	0.032
0.025		0.003	0.005		0.031	0.034
0.027		0.003	0.005		0.033	0.036
0.028		0.003	0.005		0.034	0.038
0.030		0.003	0.006		0.037	0.041
0.032		0.003	0.007		0.039	0.046
0.034		0.003	0.006		0.041	0.043
0.036		0.004	0.008		0.044	0.049
0.038		0.004	0.008		0.046	0.051
0.040		0.004	0.008		0.049	0.054
0.043		0.004	0.009		0.052	0.058
0.045		0.005	0.010		0.055	0.061
0.048		0.005	0.010		0.059	0.065
0.050		0.005	0.010		0.060	0.066
0.053		0.005	0.011		0.064	0.070
0.056		0.006	0.011		0.067	0.074
0.060		0.006	0.012		0.072	0.079
0.063		0.006	0.012		0.076	0.083
0.067	0.003	0.007	0.012	0.018	0.080	0.088
0.071	0.003	0.007	0.012	0.018	0.084	0.091	0.097
0.075	0.003	0.007	0.014	0.020	0.089	0.095	0.102
0.080	0.003	0.007	0.014	0.020	0.094	0.101	0.108
0.085	0.003	0.008	0.015	0.022	0.100	0.107	0.114
0.090	0.003	0.008	0.015	0.022	0.105	0.113	0.120
0.095	0.003	0.008	0.016	0.023	0.111	0.119	0.126
0.100	0.003	0.008	0.016	0.023	0.117	0.125	0.132
0.106	0.003	0.009	0.017	0.026	0.123	0.132	0.140
0.112	0.003	0.009	0.017	0.026	0.130	0.139	0.147
0.118	0.003	0.010	0.019	0.028	0.136	0.145	0.154
0.125	0.003	0.010	0.019	0.028	0.144	0.154	0.163
0.132	0.003	0.011	0.021	0.030	0.152	0.162	0.171
0.140	0.003	0.011	0.021	0.030	0.160	0.171	0.181
0.150	0.003	0.012	0.023	0.033	0.171	0.182	0.193
0.160	0.003	0.012	0.023	0.033	0.182	0.194	0.205
0.170	0.003	0.013	0.025	0.036	0.194	0.205	0.217
0.180	0.003	0.013	0.025	0.036	0.204	0.217	0.229
0.190	0.003	0.014	0.027	0.039	0.216	0.228	0.240
0.200	0.003	0.014	0.027	0.039	0.226	0.239	0.252
0.212	0.003	0.015	0.029	0.043	0.240	0.254	0.268
0.224	0.003	0.015	0.029	0.043	0.252	0.266	0.280
0.236	0.004	0.017	0.032	0.048	0.267	0.283	0.298
0.250	0.004	0.017	0.032	0.048	0.281	0.297	0.312
0.265	0.004	0.018	0.033	0.050	0.297	0.314	0.330
0.280	0.004	0.018	0.033	0.050	0.312	0.329	0.345
0.300	0.004	0.019	0.035	0.053	0.334	0.352	0.369

Диаметр проводника (мм)	Толеранс проводника (мм)	Минимальный, увеличение диаметра (мм)			Максимальный, готовый общий диаметр (мм)
Диаметр проводника (мм)	Толеранс проводника (мм)	Первый класс	Второй класс	Третий класс	Первый класс	Второй класс	Третий класс
0.315	0.004	0.019	0.035	0.053	0.349	0.367	0.384
0.335	0.004	0.020	0.038	0.057	0.372	0.391	0.408
0.355	0.004	0.020	0.038	0.057	0.392	0.411	0.428
0.375	0.005	0.021	0.040	0.060	0.414	0.434	0.453
0.400	0.005	0.021	0.040	0.060	0.439	0.459	0.478
0.425	0.005	0.022	0.042	0.064	0.466	0.488	0.508
0.450	0.005	0.022	0.042	0.064	0.491	0.513	0.533
0.475	0.005	0.024	0.045	0.067	0.519	0.541	0.562
0.500	0.005	0.024	0.045	0.067	0.544	0.566	0.587
0.530	0.006	0.025	0.047	0.071	0.576	0.600	0.623
0.560	0.006	0.025	0.047	0.071	0.606	0.630	0.653
0.600	0.006	0.027	0.050	0.075	0.649	0.674	0.698
0.630	0.006	0.027	0.050	0.075	0.679	0.704	0.728
0.670	0.007	0.028	0.053	0.080	0.722	0.749	0.774
0.710	0.007	0.028	0.053	0.080	0.762	0.789	0.814
0.750	0.008	0.030	0.056	0.085	0.805	0.834	0.861
0.800	0.008	0.030	0.056	0.085	0.855	0.884	0.911
0.850	0.009	0.032	0.060	0.090	0.909	0.939	0.968
0.900	0.009	0.032	0.060	0.090	0.959	0.989	1.018
0.950	0.010	0.034	0.063	0.095	1.012	1.044	1.074
1.000	0.010	0.034	0.063	0.095	1.062	1.094	1.124
1.060	0.011	0.034	0.065	0.098	1.124	1.157	1.188
1.120	0.011	0.034	0.065	0.098	1.184	1.217	1.248
1.180	0.012	0.035	0.067	0.100	1.246	1.279	1.311
1.250	0.013	0.035	0.067	0.100	1.316	1.349	1.381
1.320	0.013	0.036	0.069	0.103	1.388	1.422	1.455
1.400	0.014	0.036	0.069	0.103	1.468	1.502	1.535
1.500	0.015	0.038	0.071	0.107	1.570	1.606	1.640
1.600	0.016	0.038	0.071	0.107	1.670	1.706	1.740
1.700	0.017	0.039	0.073	0.110	1.772	1.809	1.844
1.800	0.018	0.039	0.073	0.110	1.872	1.909	1.944
1.900	0.019	0.040	0.075	0.113	1.974	2.012	2.048
2.000	0.020	0.040	0.075	0.113	2.074	2.112	2.148
2.120	0.021	0.041	0.075	0.116	2.196	2.235	2.272
2.240	0.022	0.041	0.077	0.116	2.316	2.355	2.392
2.360	0.024	0.042	0.079	0.119	2.438	2.478	2.516
2.500	0.025	0.042	0.079	0.119	2.578	2.618	2.656
2.650	0.027	0.043	0.081	0.123	2.730	2.722	2.811
2.800	0.028	0.043	0.081	0.123	2.880	2.922	2.961
3.000	0.030	0.045	0.084	0.127	3.083	3.126	3.166
3.150	0.032	0.045	0.084	0.127	3.233	3.276	3.316
3.350	0.034	0.046	0.086	0.130	3.435	3.479	3.521
3.550	0.036	0.046	0.086	0.130	3.635	3.679	3.721
3.750	0.038	0.047	0.089	0.134	3.838	3.883	3.926
4.000	0.040	0.047	0.089	0.134	4.088	4.133	4.176
4.250	0.043	0.049	0.092	0.138	4.341	4.387	4.431
4.500	0.045	0.049	0.092	0.138	4.591	4.637	4.681
4.750	0.048	0.050	0.094	0.142	4.843	4.891	4.936
5.000	0.050	0.050	0.094	0.142	5.093	5.141	5.188

Технические характеристики

Эмалированной медно-алюминиевой проволоки (NEMA)

[AWG]	Диаметр проводника (мм)			Стандартная толщина изоляции (мм)		Увеличенная толщина изоляции (мм)		Тройная изоляция (мм)		[AWG]
[AWG]	Мин.	Сред.	Макс.	Минимальное увеличение диаметра	Максимальный готовый общий диаметр	Минимальное увеличение диаметра	Максимальный готовый общий диаметр	Минимальное увеличение диаметра	Максимальный готовый общий диаметр	[AWG]
56	0.0119	0.0124	0.0130	0.0013	0.0165	0.0025	0.0206			56
55	0.0135	0.0140	0.0145	0.0013	0.0178	0.0025	0.0221			55
54	0.0152	0.0157	0.0165	0.0013	0.0191	0.0025	0.0241			54
53	0.0170	0.0178	0.0185	0.0013	0.0216	0.0025	0.0262			53
52	0.0191	0.0198	0.0206	0.0025	0.0254	0.0051	0.0292	0.0076	0.0356	52
51	0.0216	0.0224	0.0234	0.0025	0.0279	0.0051	0.0330	0.0076	0.0381	51
50	0.0241	0.0251	0.0262	0.0025	0.0305	0.0051	0.0356	0.0076	0.0406	50
49	0.0272	0.0282	0.0295	0.0025	0.0330	0.0051	0.0381	0.0089	0.0432	49
48	0.0302	0.0315	0.0328	0.0025	0.0381	0.0051	0.0432	0.0102	0.0483	48
47	0.0343	0.0356	0.0371	0.0025	0.0432	0.0076	0.0483	0.0127	0.0533	47
46	0.0384	0.0399	0.0417	0.0025	0.0470	0.0076	0.0533	0.0140	0.0597	46
45	0.0429	0.0447	0.0464	0.0025	0.0521	0.0076	0.0584	0.0140	0.0648	45
44	0.0480	0.0510	0.0530	0.0050	0.0610	0.0100	0.0690	0.0150	0.0740	44
43	0.0530	0.0560	0.0580	0.0050	0.0660	0.0100	0.0740	0.0150	0.0810	43
42	0.0610	0.0640	0.0660	0.0050	0.0760	0.0100	0.0810	0.0180	0.0890	42
41	0.0690	0.0710	0.0740	0.0050	0.0840	0.0130	0.0910	0.0180	0.0990	41
40	0.0760	0.0790	0.0810	0.0050	0.0940	0.0150	0.1020	0.0200	0.1090	40
39	0.0860	0.0890	0.0910	0.0050	0.1040	0.0150	0.1140	0.0200	0.1220	39
38	0.0990	0.1020	0.1040	0.0080	0.1190	0.0180	0.1300	0.0230	0.1370	38
37	0.1120	0.1140	0.1170	0.0080	0.1320	0.0200	0.1450	0.0250	0.1520	37
36	0.1240	0.1270	0.1300	0.0100	0.1470	0.0200	0.1600	0.0280	0.1700	36
35	0.1400	0.1420	0.1450	0.0100	0.1630	0.0230	0.1780	0.0300	0.1880	35
34	0.1570	0.1600	0.1630	0.0130	0.1830	0.0250	0.1980	0.0330	0.2080	34
33	0.1780	0.1800	0.1830	0.0130	0.2060	0.0290	0.2240	0.0360	0.2340	33
32	0.2010	0.2030	0.2060	0.0150	0.2310	0.0300	0.2490	0.0410	0.2620	32
31	0.2240	0.2260	0.2290	0.0150	0.2540	0.0330	0.2740	0.0430	0.2900	31
30	0.2510	0.2540	0.2570	0.0180	0.2840	0.0360	0.3020	0.0530	0.3250	30
29	0.2840	0.2870	0.2900	0.0180	0.3200	0.0380	0.3380	0.0560	0.3580	29

[AWG]	Диаметр проводника (мм)			Стандартная толщина изоляции (мм)		Увеличенная толщина изоляции (мм)		Тройная изоляция (мм)		[AWG]
[AWG]	Мин.	Сред.	Макс.	Минимальное увеличение диаметра	Максимальный готовый общий диаметр	Минимальное увеличение диаметра	Максимальный готовый общий диаметр	Минимальное увеличение диаметра	Максимальный готовый общий диаметр	[AWG]
28	0.318	0320	0.323	0.020	0.356	0.041	0.373	0.058	0.394	28
27	0.358	0.361	0.363	0.020	0.396	0.041	0.417	0.061	0.439	27
26	0.399	0.404	0.409	0.023	0.439	0.043	0.462	0.066	0.485	26
25	0.450	0.455	0.460	0.023	0.493	0.046	0.516	0.069	0.538	25
24	0.505	0.511	0.516	0.025	0.551	0.048	0.577	0.074	0.599	24
23	0.569	0.574	0.579	0.025	0.617	0.051	0.643	0.076	0.668	23
22	0.635	0.643	0.650	0.028	0.686	0.053	0.714	0.081	0.742	22
21	0.716	0.724	0.732	0.028	0.770	0.056	0.800	0.086	0.828	21
20	0.805	0.813	0.820	0.030	0.864	0.061	0.892	0.089	0.922	20
19	0.902	0.912	0.922	0.030	0.963	0.064	0.993	0.094	1.026	19
18	1.013	1.024	1.034	0.033	1.077	0.066	1.110	0.099	1.143	18
17	1.138	1.151	1.163	0.036	1.207	0.071	1.240	0.104	1.275	17
16	1.278	1.290	1.303	0.036	1.349	0.074	1.384	0.109	1.422	16
15	1.435	1.450	1.466	0.038	1.509	0.076	1.549	0.117	1.588	15
14	1.613	1.628	1.643	0.041	1.692	0.081	1.732	0.122	1.773	14
13	1.811	1.829	1.847			0.081	1.935			13
12	2.032	2.052	2.073			0.081	2.159			12
11	2.281	2.304	2.327			0.084	2.416			11
10	2.563	2.588	2.614			0.086	2.703			10
9	2.878	2.906	2.934			0.086	3.023			9
8	3.231	3.264	3.297			0.089	3.383			8
7	3.630	3.665	3.701			0.089	3.787			7
6	4.074	4.115	4.155			0.091	4.244			6
5	4.575	4.620	4.666			0.094	4.755			5
4	5.138	5.189	5.240			0.094	5.329			4
3	5.768	5.827	5.885							3
2	6.477	6.543	6.609							2
1	7.275	7.348	7.422							1

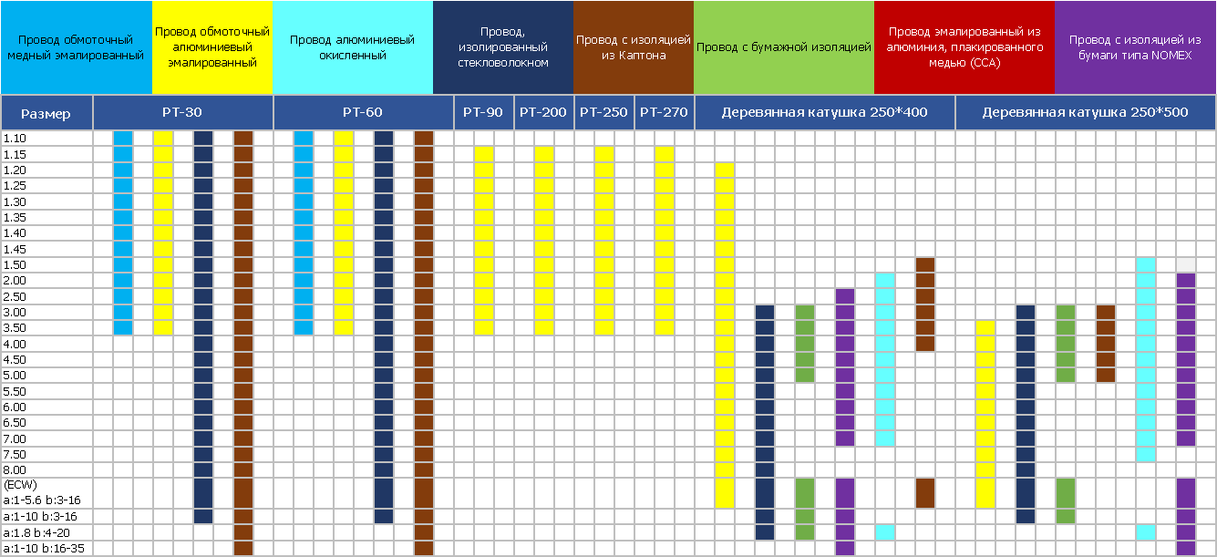

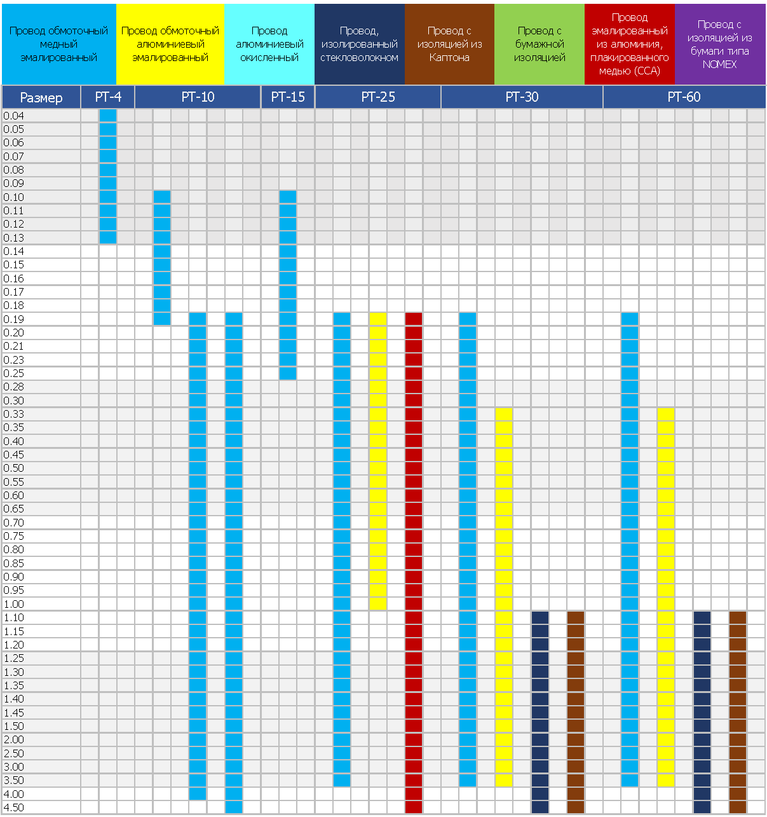

Транспортировочная катушка
