Прямоугольная медная проволока класса 200 из полиэстера с покрытием из полиамидоимида
Размеры: Толщина (a) 0,3-10 мм; Ширина (b) 1-22 мм;
Термостойкость (°C): 200;
Характеристики: Пайка и самосклеивание;
Стандарт: IEC, NEMA, GB, JIS, UL
Введение в продукт
Размеры
Диапазон номинальных размеров проводника, охватываемый данным стандартом, составляет:
ширина: мин. 2 мм макс. 16 мм,
толщина: мин. 0,8 мм макс. 5,6 мм.
Удлинение
Удельное удлинение проволоки зависит от различных факторов, включая калибр (толщину) проволоки, используемые материалы и технологический процесс. Важно отметить, что свойства удлинения проволоки, как правило, не являются основным предметом рассмотрения или спецификацией для эмалированных проводов, поскольку их основное назначение — обеспечение электрической изоляции.
Паяемость
Прямоугольная медная проволока класса 200, покрытая полиамидоимидной эмалью, обычно считается паяемой. Однако конкретные условия пайки, такие как температура пайки, тип флюса и сплав припоя, могут влиять на паяемость проволоки. Важно следовать рекомендациям и инструкциям производителя по пайке этой проволоки, чтобы обеспечить правильное образование паяного соединения.
Электрическое сопротивление
Электрическое сопротивление
Технические характеристики продукта

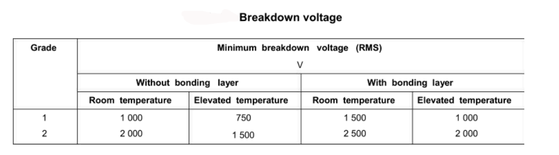

Напряжение пробоя
При испытании при комнатной температуре по меньшей мере четыре из пяти испытанных образцов не должны пробиваться при напряжении меньшем или равном указанному в таблице, а пятый не должен пробиваться при напряжении менее чем 50% от указанных значений.
Гибкость и приверженность

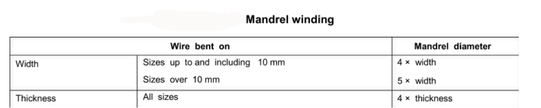

Испытание на намотку на оправку:
после того, как проволока будет намотана горизонтально и горизонтально на оправку диаметром, указанным в таблице, покрытие не должно иметь трещин.
