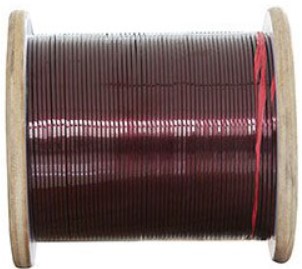

Прямоугольная медная проволока, покрытая полиэфирной смолой и полиэфирным лаком
Размеры: Толщина (a) 0,3-10 мм; Ширина (b) 1-22 мм;
Термостойкость (°C): 120; 180; 200; 220; 240;
Характеристики: Пайка и самосклеивание;
Стандарт: IEC, NEMA, GB, JIS, UL
Введение в продукт
Плоский медный провод, покрытый эмалью и обмотанный стекловолокном, сначала покрывается эмалью на высококачественных медных проводниках, а затем обматывается стекловолокном. В соответствии с потребностями заказчика, подбирается требуемый индекс термостойкости изоляционной краски, и проводится термообработка для обеспечения соединения стекловолокна, изоляционной краски и проводника в единое целое.
Волокнистая оболочка должна состоять из комбинации полиэфирных и стекловолоконных волокон. Стекловолокно должно представлять собой непрерывно волокнистую пряжу электротехнического класса. Полиэфирное волокно должно представлять собой высококачественную пряжу, полученную путем линейной полимеризации этиленгликоля и терефталевой кислоты. Максимальное содержание полиэфирного волокна в пряже по весу не должно превышать 50%.
Покрытие должно характеризоваться следующими различными степенями толщины :
PG1, неизолированный проводник с 1 слоем полиэфирного стекловолокна или 2 слоями более тонких полиэфирных стекловолокон, которые вместе соответствуют заданным размерам.
PG2, неизолированный проводник с 2 слоями полиэфирного стекловолокна.
PG1, эмалированный проводник 1-го класса с 1 слоем полиэфирного стекловолокна (PG1).
PG2, эмалированный проводник 1-го класса с 2 слоями полиэфирного стекловолокна (PG2).
PG1, эмалированный проводник 2-го класса с одним слоем полиэфирного стекловолокна (PG1).
PG2, эмалированный проводник 2-го класса с двумя слоями полиэфирного стекловолокна (PG2).
Допуски на размеры проводника.
Допуски на размеры проводника для прямоугольной медной проволоки, покрытой лаком и намотанной полиэфирным стекловолокном, могут варьироваться в зависимости от конкретных стандартов и требований производства.
