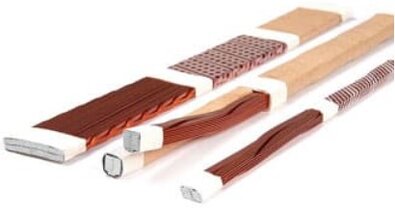

Кабель с непрерывной транспонированной изоляцией и бумажной изоляцией
Термостойкость: класс H 180℃ и класс E 105.
Количество эмалированных проводников: 5–73.
Размеры одного проводника: толщина a: 0,90–3,15 мм, ширина B: 2,50–13,00 мм (допуск ± 0,01 мм);
Материалы проводников: медь и алюминий.
Введение в продукт

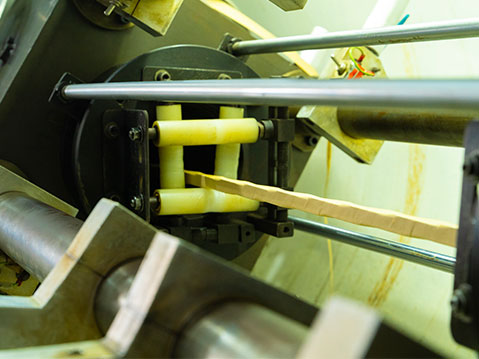

Транспозиционный проводник изготавливается из определенного количества эмалированных плоских проводов, расположенных в два ряда последовательно по специальной технологии и изготовленных из специальных изоляционных материалов.Он представляет собой группу эмалированных прямоугольных проводов, обычно с поливинилформальдегидной (ПВФ) эмалью, которые транспонируются для создания своего рода прямоугольной жилы.Конфигурации транспозиционных проводников выпускаются различной длины, чтобы наилучшим образом соответствовать диаметру обмоток трансформаторов для различных применений, и могут содержать от пяти до 73 жил. Готовый продукт используется в силовых трансформаторах в качестве обмоточных проводов.
Технические характеристики продукта
Преимущества
1. Экономическая эффективность. Обмотки с термоэлектрическим зазором (ОЭЗ) могут использоваться с небольшими, недорогими трансформаторами для снижения общей стоимости системы. Тонкая изоляция помогает уменьшить занимаемое обмотками пространство.
2. Простота использования. Обмотки с ОЭЗ обладают улучшенными возможностями намотки. Они также просты в обращении для операторов и оборудования.
3. Снижение электрических потерь. Обмотки с ОЭЗ снижают электрические потери, которые несут трансформаторы. Они обеспечивают более быструю намотку, сокращая время намотки. Обмотки с ОЭЗ также помогают снизить потери от вихревых токов на конце обмотки.
4. Равномерное распределение тепла. Электрооборудование часто выделяет большое количество тепла, которое может повредить окружающие компоненты или снизить общую производительность. Улучшенная изоляция и расстояние между обмотками, обеспечиваемые обмотками с ОЭЗ, гарантируют равномерное распределение тепла по всей обмотке.
5. Повышенная механическая прочность. Обмотки с ОЭЗ — особенно самоклеящиеся — обладают большей механической прочностью, чем альтернативные материалы.
Технические характеристики электрического провода CTC
Номер транспозиции: 5–73 (нечетные или четные необязательны)
Максимальный размер: высота 120 мм, ширина 26 мм (допуск ± 0,05 мм);
Размер одиночного проводника: Толщина a: 0,90 – 3,15 мм, ширина B: 2,50 – 13,00 мм (допуск ± 0,01 мм);
ширина и толщина отдельного проводника составляют:2.0 < B / a < 9.0
Толщина покрытия эмалированной проволоки: 0,08-0,12 мм
Тепловой класс: класс H 180℃ или класс E 105
Проводниковые материалы: Медь и алюминий
