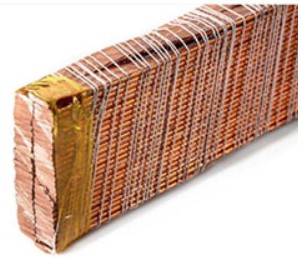

Кабель с непрерывной транспонированной изоляцией и бумажной изоляцией
Термостойкость: класс H 180℃ и класс E 105.
Количество перестановок: 5–80.
Размеры одиночного проводника: толщина a: 0,90–3,15 мм, ширина B: 2,50–13,00 мм (допуск ± 0,01 мм);
Материалы проводника: медь и алюминий.
Введение в продукт

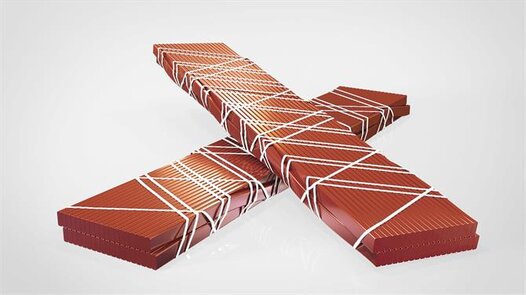

Кабель с непрерывной транспонированной проводкой (CTC) представляет собой тип обмоточного кабеля, сплетенного из определенного количества полос эмалированных прямоугольных проводов в два ряда в соответствии со специальными техническими требованиями и обмотанного специальным изоляционным материалом (изоляционной бумагой, веревкой или лентой).Применение:трансформаторы средней и сверхвысокой мощности в электрооборудовании,крупногабаритные маслонаполненные силовые трансформаторы,реакторы и мощные сухие трансформаторы.
Технические характеристики продукта
Преимущества
Использование обмотки с транспонированным проводником (CTC) при изготовлении трансформатора позволяет улучшить коэффициент использования пространства обмотки, уменьшить её объём и снизить стоимость. Что ещё более важно, снижаются дополнительные потери на циркуляцию и вихревые токи, вызванные магнитным полем рассеяния. Одновременно это обеспечивает повышение механической прочности обмотки и экономию времени на намотку.

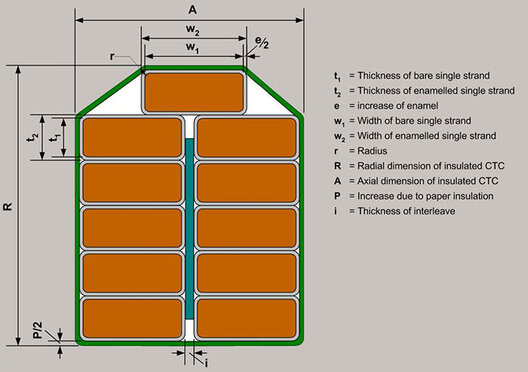

Технические характеристики кабеля CTC
Номер транспозиции: 5–80 (нечетные или четные — по желанию)
Максимальный размер: высота 120 мм, ширина 26 мм (допуск ± 0,05 мм);
Размер одиночного проводника: Толщина a: 0,90 – 3,15 мм, ширина B: 2,50 – 13,00 мм (допуск ± 0,01 мм);
ширина и толщина отдельного проводника составляют: 2.0 < B / a < 9.0
толщина покрытия эмалированной проволоки: 0,08-0,12 мм
Тепловой класс: класс H 180℃ или класс E 105
Проводниковые материалы: Медь и алюминий
